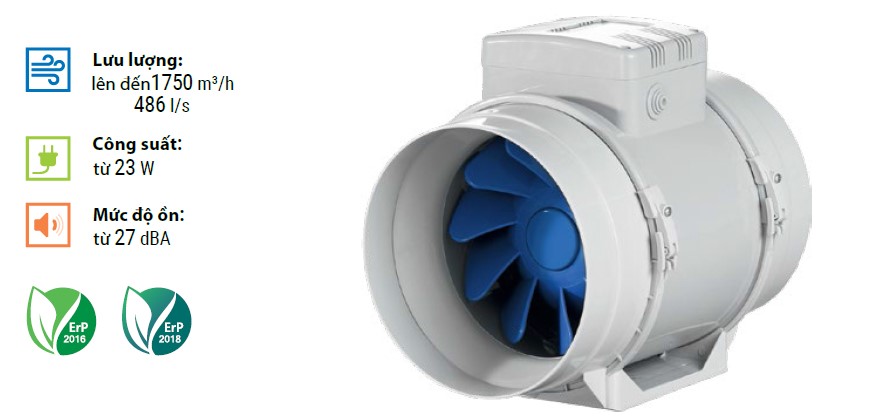

MỤC ĐÍCH
- Dùng để cấp và hút không khí trong các hệ thống thông gió ở các khu tiện ích khác nhau.
- Lắp đặt trong nhà bếp, nhà tắm và các khu vực công cộng có độ ẩm cao.
- Ống thông gió yêu cầu phải chịu lưu lượng, áp suất không khí cao và độ ồn thấp.
- Tương thích với ống tròn có đường kính từ 100 đến 315mm
THIẾT KẾ
- Vỏ quạt được làm bằng POLYPROPYLENE có độ chống cháy cao.

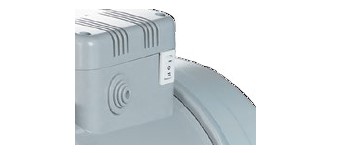

- Quạt thông gió có hộp nối điện. Có thể xoay hộp này bất kỳ vị trí nào.
- Thiết kế đặt biệt của vỏ quạt cho phép tháo gỡ cánh quạt và khối động cơ để dễ dàng bảo trì mà không cần tháo ống gió.

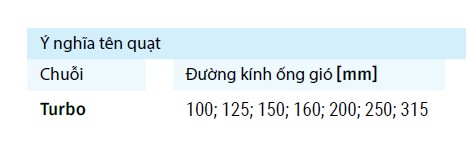

TỪ KHÓA TÊN QUẠT
ĐỘNG CƠ
- Động cơ 1 pha 2 tốc độ sử dụng bạc đạn.
- Được trang bị bộ bảo vệ quá nhiệt.
ĐIỂU KIỂN TỐC ĐỘ

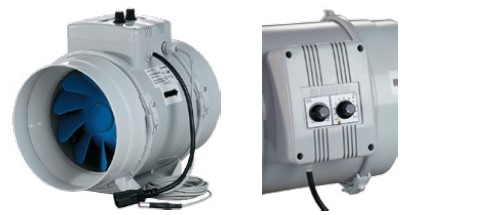

- Công tắc tích hợp (tùy chọn mã: US) hoặc công tác bên ngoài cho quạt đa tốc độ (có sẵn và được đặt hàng riêng) được sử dụng để chọn 1 trong 2 chế độ công suất.
- Cố thể điều khiển tốc độ vô cấp bằng bộ điều khiển tốc độ tích hợp (tùy chọn FR) hay bộ điều khiển tốc độ bên ngoài thyristor (có sẵn và được đặt hàng riêng).
CÁC KIỂU QUẠT VÀ TÙY CHỌN
- T – Trì hoãn thời gian tắt, điều chỉnh từ 2 đến 30 phút.
- US – công tắc 3 tốc độ điều kiển được tích hợp bên trong quạt
FR – là mã sản phẩm có bộ điều khển tốc độ vô cấp từ 0 đến 100%. Quạt được cung cấp cáp điện có dây nối sẵn với phích cắm IEC như một tiêu chuẩn. Tùy chọn cáp điện với phích cắm tiêu chuẩn cụng có sẵn (FR1)
G – là mã sản phẩm có bộ điều khiển tốc độ vô cấp với điều chỉnh nhiệt độ điện tử và bộ cảm biến nhiệt độ bên ngoài được cố định trên dây cáp 4m. Quạt được cung cấp cáp nguồn với phích cắm IEC như một tiêu chuẩn.Tùy chọn cáp điện với phích cắm tiêu chuẩn cũng có sẵn (G1)
- GI – là mã sản phẩm có bộ điều kiển tốc độ vô cấp với bộ điều chỉnh nhiệt độ điện tử và cảm biến nhiệt độ được tính hợp vào ống dẫn khí. Quạt được cung cấp cáp điện có nối dây sẵn với phích cám IEC như một tiêu chuẩn. Tùy chọn cáp điện với phích cắm tiêu chuẩn cũng có sẵn (GI1). Các tùy chọn G và GI được sử dụng để điều khiển tốc độ tự động theo nhiệt độ trong nhà. Giải pháp thông gió tối ưu cho các khu vực yêu cầu kiểm soát nhiệt độ thường xuyên như nhà kính, vườn hoa, etc.
- W – Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC. Tùy chọn cáp điện với phích cắm tiêu chuẩn cũng có sẵn (W1).
- MAX – động cơ công suất cao.
TÙY CHỌN
- T: Trì hoãn thời gian tắt điều chỉnh từ 2- 30 phút.
- US: Điều khiển tốc độ 3 chế độ được tích hợp bên trong quạt
- FR: Tốc độ điều khiển vô cấp từ 0 đến 100%. Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.
- FR1: Bộ điều khiển tốc độ vô cấp được tích hợp có thể điều khiển từ 0 đến 100% . Tùy chọn cáp điện với phích cắm tiêu chuẩn cũng có sẵn.
- G: Tốc độ điều khiển vô cấp với bộ cảm biến nhiệt điện tử và bộ cảm biến nhiệt độ bên ngoài được cố định trên dây cáp điện 4m. Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.
- G1: Tốc độ điều khiển vô cấp với bộ cảm biến nhiệt điện tử và bộ cảm biến nhiệt độ bên ngoài được cố định trên dây cáp điện 4m. Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.
- GI: Tốc độ điều khiển vô cấp với bộ điều chỉnh nhiệt điện tử và bộ cảm biến nhiệt độ được tích hợp vào ống dẫn khí. Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.
- GI1: Tốc độ điều khiển vô cấp với bộ điều chỉnh nhiệt điện tử và bộ cảm biến nhiệt độ được tích hợp vào ống dẫn khí. Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm như một tiêu chuẩn.
- W: Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.
- W1: Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm tiêu chuẩn.

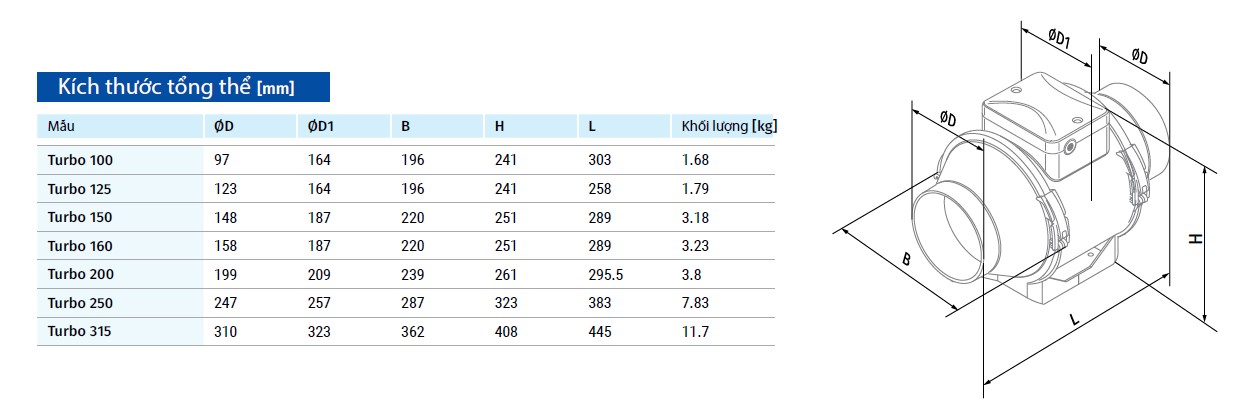

KÍCH THƯỚC TỔNG THỂ
LẮP ĐẶT
- Do thiết kế quạt nhỏ gọn là giải pháp lý tưởng cho việc lắp đặt trong không gian chật hẹp, bao gồm khoảng cách phía sau trần giả.
- Quạt có thể được lắp trong bất kỳ phần nào của hệ thống thông gió từ đầu vào đến cuối ống dẫn.
- Có thể lắp tường hoặc lắp trên trần với một tấm để dùng lắp đặt.

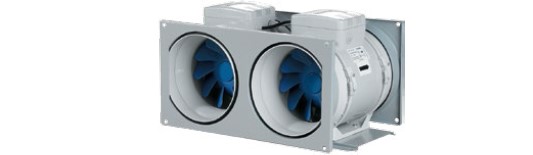

- TD – là mã sản phẩm của bộ dụng cụ lắp đặt dùng để lắp quạt có đường kính song song để tăng lưu lượng.

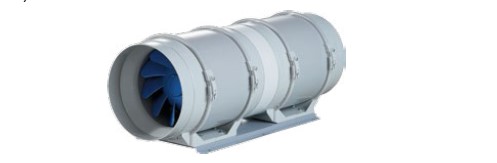

- TL: là mã sản phẩm của bộ dụng cụ lắp đặt dùng để lắp quạt nối tiếp (để tăng áp suất).
